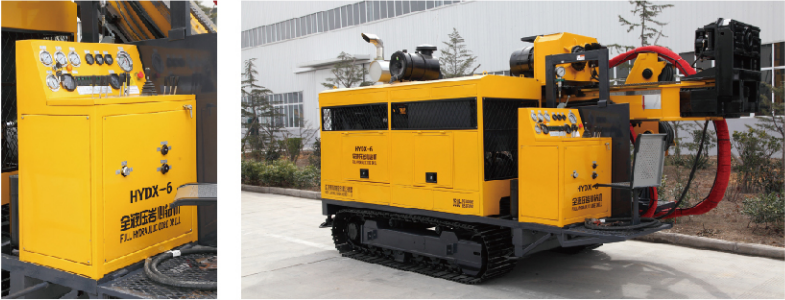

HYDX-6全液压岩心钻机
液压泵组、主阀、液压马达均选用国际品牌纯进口件动力头给进，提升采用油缸链条倍速结构、长给进行程;动力头离开孔口方式分翻转式或平移式;主轴回转采用双马达驱动闭式回路;2档机械变速箱辅以液压无级调速;桅杆用油缸起落，可滑移触地，可折叠;液压系统采用负载敏感控制;钢覆带自行行走;配有高位工作台和孔口工作台:配有液压支腿、上下导正装置:孔口配有液压夹持器，可选配数字化仪表监控系统。
|
项目 |
单位 |
参数 |
备注 |
|
|
钻孔深度 |
BQ钻杆 |
m |
2000 |
φ55.6mm |
|
NQ钻杆 |
1600 |
Φ69.9mm |
||
|
HQ钻杆 |
1300 |
φ88.9mm |
||
|
PQ钻杆 |
1000 |
Φ114.3mm |
||
|
动力头能力 |
转速 |
r/min |
0～134～360 |
|
|
0～430～1100 |
|
|||
|
最大扭矩 |
N·m |
6400 |
134r/min时 |
|
|
立轴通孔直径 |
mm |
121 |
|
|
|
最大起拔力 |
kN |
220 |
|
|
|
最大给进力 |
kN |
110 |
|
|
|
柴油机 |
额定功率 |
kW |
179 |
康明斯6CTA8.3-C240 |
|
额定转速 |
r/min |
2200 |
||
|
桅杆 |
总高度 |
m |
11.2 |
|
|
调整角度 |
° |
0～90 |
|
|
|
钻进角度 |
° |
45～90 |
|
|
|
给进行程 |
mm |
3800 |
|
|
|
桅杆滑移行程 |
mm |
1100 |
|
|
|
主卷扬机 |
单绳提升力 |
kN |
120 |
第1层 |
|
提升速度 |
m/min |
44 |
|
|
|
钢丝绳直径 |
mm |
22 |
|
|
|
钢丝绳长度 |
m |
60 |
|
|
|
副卷扬机 |
单绳提升力 |
kN |
15 |
第1层 |
|
提升速度 |
m/min |
100 |
|
|
|
钢丝绳直径 |
mm |
6 |
|
|
|
钢丝绳长度 |
m |
2000 |
|
|
|
泥浆泵 |
最大排量 |
L/min |
320 |
2.5MPa时 |
|
最大压力 |
MPa |
8 |
52L/min时 |
|
|
行走速度 |
km/h |
2 |
|
|
|
爬坡能力 |
° |
30 |
|
|
|
接地比压 |
MPa |
0.14 |
|
|
|
主机重量 |
t |
13.5 |
|
|
|
外形尺寸 |
工作尺寸 |
mm |
4800×2420×11200 |
(长×宽×高) |
|
运输尺寸 |
mm |
6220×2200×2500 |
||
